籃式過濾器show
概述
籃式過濾器用于油或其它液體管道上，過濾管道里的雜物，過濾孔面積比通徑管面積大于 2-3 倍．遠遠超過Ｙ型、Ｔ型過濾器過濾面積。過濾器精度在過濾器中屬于一種精度較佳的過濾器，濾網結構與其它過濾網不一樣，因形狀像籃子，故名藍式過濾器。
籃式過濾器主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。 sl 過濾器是除去液體中少量固體顆粒的小型設備，可保護壓縮機、泵、儀表和其他的正常工作，當流體進入有一定規格的濾網的濾桶后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾桶取出，處理后重新裝入即可，因此，使用維護極為方便目前已廣泛應用于石油、化工、醫藥、食品、環保等行業。若將其串連的安裝在泵的入口或系統管線的其他部位，則既可以延長泵和其他設備的使用壽命，又能保證整
個系統的安全。
工作原理

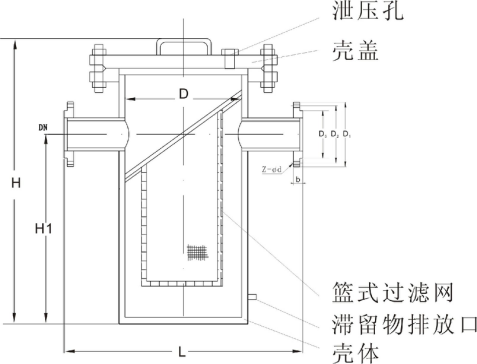

管道在安裝時會有其它雜物帶入管道，在生產中原材料中也含有雜物。管道里液體經過過濾器時它的污物由過濾器收藏到濾網中，在一定的程度時通過泄壓孔泄壓，以達到輕松打開殼蓋清理濾網即可，并可通過滯留物排放口對殼體進行清理。
■ 過濾器選型的一般原則：
1、進出口通徑：
原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
2、公稱壓力：
按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。
3、孔目數的選擇：
主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。
■ 適用范圍
1，化工，石油化工生產中的弱腐蝕性物料，如：水，氨，油品，烴類等。
2，化工生產中的腐蝕性物料，如：燒堿，濃稀硫酸，碳酸，醋酸，酯酸等。
3，制冷中的低溫物料，如：液甲烷，液氨，液氧和各種冷劑。
4，輕工食品，制藥生產中有衛生要求的物料，如：啤酒，飲料，乳制品，糧漿醫藥用品等。
5，各種特殊工藝的高效過濾器等。
|
■ 不銹鋼絲網技術參數 |
|
|
~目數/in |
10 |
20 |
|
30 |
|
40 |
50 |
|
60 |
80 |
|
100 |
|
150 |
|
200 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
~孔數/in2 |
100 |
200 |
|
900 |
|
1600 |
2500 |
|
3600 |
6400 |
|
10000 |
|
22500 |
|
40000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
可截粒徑(U) |
2032 |
955 |
|
614 |
|
442 |
356 |
|
301 |
216 |
|
173 |
|
108 |
|
77 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
絲徑（mm） |
0.51 |
0.315 |
|
0.224 |
|
0.206 |
0.152 |
|
0.122 |
0.102 |
|
0.081 |
|
0.061 |
|
0.051 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
有效過濾面積 |
64 |
58 |
|
54 |
|
52 |
50 |
|
51 |
47 |
|
46 |
|
45 |
|
42 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
■ 綜合技術參數 |
|
|
主體材質 |
A3(WCB) L2 304(CF8) 304(CF3) 316(CF8M) 316(CF3M) 襯里 |
|
|
|
|
公稱通徑/壓力 |
DN15-400mm(1/2-16”) PN0.6-5.0MPa(150-600Lb) |
|
|
|
|
螺帽螺栓 |
20# 304 304L 316 316L |
|
|
|
|
密封墊片 |
丁晴橡膠墊片 聚四氟乙烯墊片 金屬墊片 石墨墊片 |
|
|
|
|
密封面 |
突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG） |
|
|
|
法蘭標準 HG GB HGJ JB ANSI JIS DIN BS NF
|
連接形式 |
法蘭連接(II) 內螺紋連接(III) 外螺紋連接(IV)對焊連接(I) |
|
|
|
|
設計制造檢測標準 |
HG/J532-91 |
|
|
|
|
工作溫度 |
碳鋼: -30℃ ~ +350℃ 不銹鋼: -80℃ ~ +480℃ |
|
|
|
|
外表 |
碳鋼: 防腐油漆 鋁合金、不銹鋼: 酸洗處理或防腐油漆 |
|
|
|
|
■粗過濾器壓力曲線圖 |
|
■ 主體材料及代號 |
|
|
|
|
|
|
|
|
|
|
|
標配材質 |
|
碳鋼 A3 WCB |
|
C |
|
|
|
|
|
|
|
|
不銹鋼 304 CF8 |
|
S1 |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
不銹鋼 304L CF3 |
|
S2 |
|
|
|
|
|
|
|
選配材質 |
|
不銹鋼 316 CF8M |
|
S3 |
|
|
|
|
|
|
|
|
|
不銹鋼 316L CF3M |
|
S4 |
|
|
|
|
|
|
備注：如客戶需要其它材質，請在訂貨時說明。
|
■ 壓力等級 |
|
|
|
|
|
|
|
|
|
標配壓力 |
|
公制：0.6MPa 1.0MPa |
|
|
|
|
|
|
|
|
|
|
英制：150Lb |
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
公制：1.6MPa51.0MPa |
|
|
|
|
|
|
|
|
|
選配壓力 |
|
美標：300-600Lb |
|
|
|
|
|
|
|
|
|
|
|
日標：10-50K |
|
|
|
|
|
|
|
|
備注：如客戶需要其它壓力等級，請在訂貨時說明。
|
■ 法蘭標準 |
|
|
|
|
|
|
|
|
|
|
|
標配法蘭 |
|
公制：HG2059-97 1.0MPa RF |
|
|
|
|
|
|
|
|
|
|
英制：ANSI B 1.6 RF |
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
公制：GB HGJ SH JB |
|
|
|
|
|
|
|
|
|
選配法蘭 |
|
英制：JIS DIN BS NF |
|
|
|
|
|
|
|
|
|
|
備注：如客戶選用配置的法蘭，請在訂貨時說明。
■ 連接形式及代號
|
連接形式 |
代號 |
|
連接形式 |
|
代號 |
|
|
|
|
|
|
|
|
對焊連接 |
I |
|
外螺紋連接 |
|
IV |
|
|
|
|
|
|
|
|
法蘭連接 |
II |
|
松套連接 |
|
V |
|
|
|
|
|
|
|
|
內螺紋連接 |
III |
|
卡箍連接 |
|
VI |
|
|
|
|
|
|
|
備注：如客戶需要其它連接形式，請在訂貨時說明。
■ 維修與保養
1、過濾器的核心部位是過濾器芯件，過濾芯由過濾器框和不銹鋼鋼絲網組成，不銹鋼鋼絲網屬宜損件，需特別保護；
2、當過濾器工作一段時間后，過濾器芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清除過濾器芯內的雜質；
3、清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，受損的過濾芯，會使過濾后的介質純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞；
4、如發現不銹鋼鋼絲網變形或損壞，需馬上更換。
|

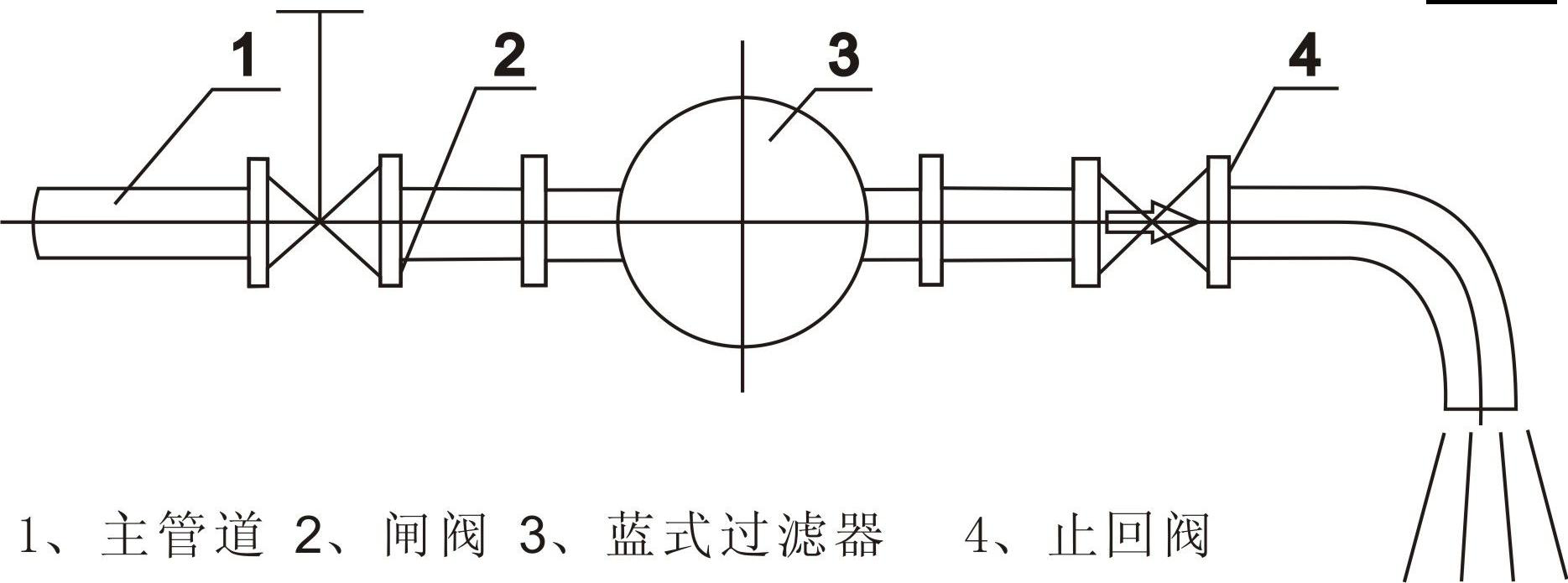

■ 管道安裝示意圖 |
